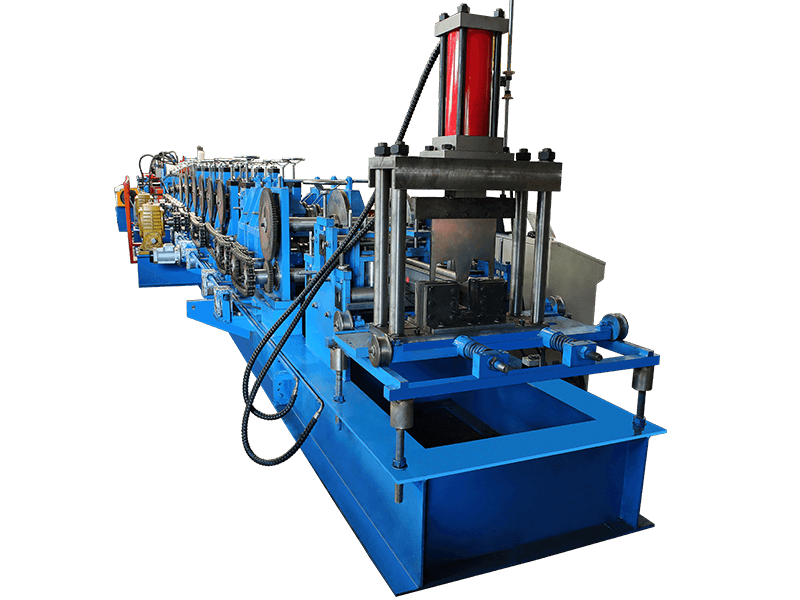

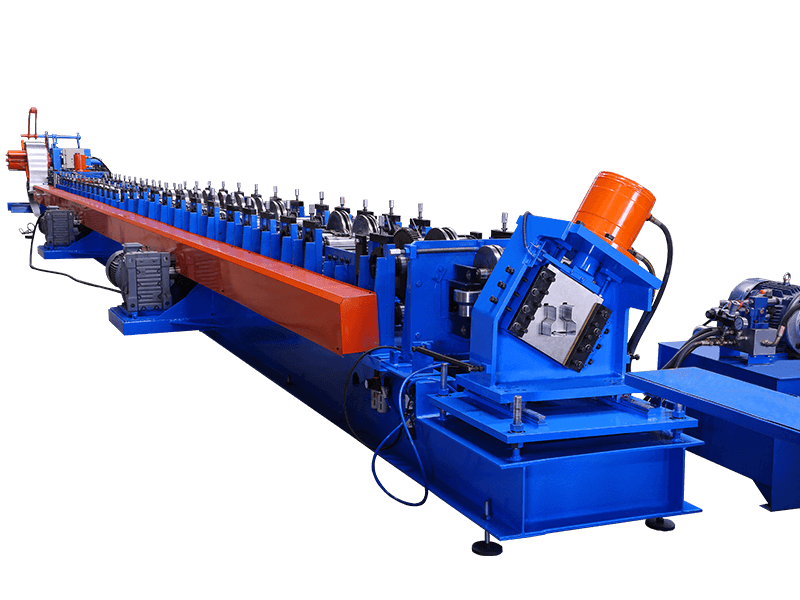

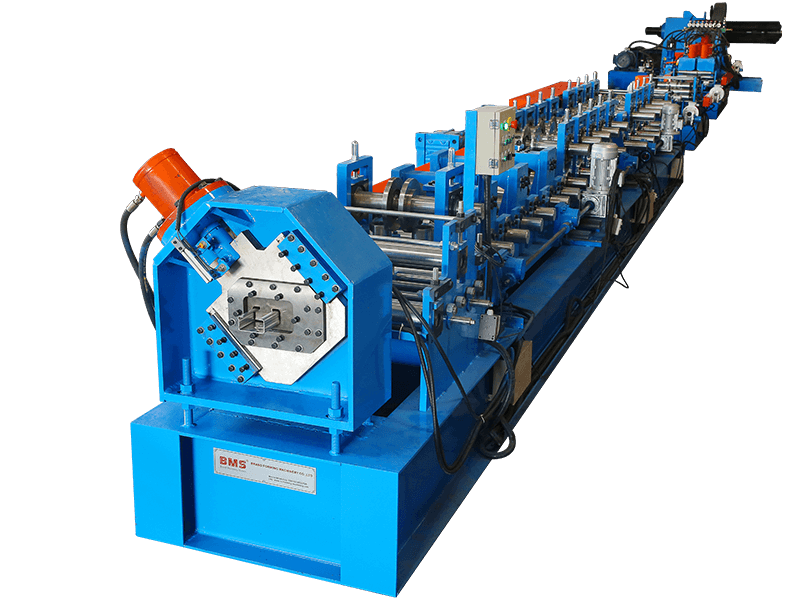

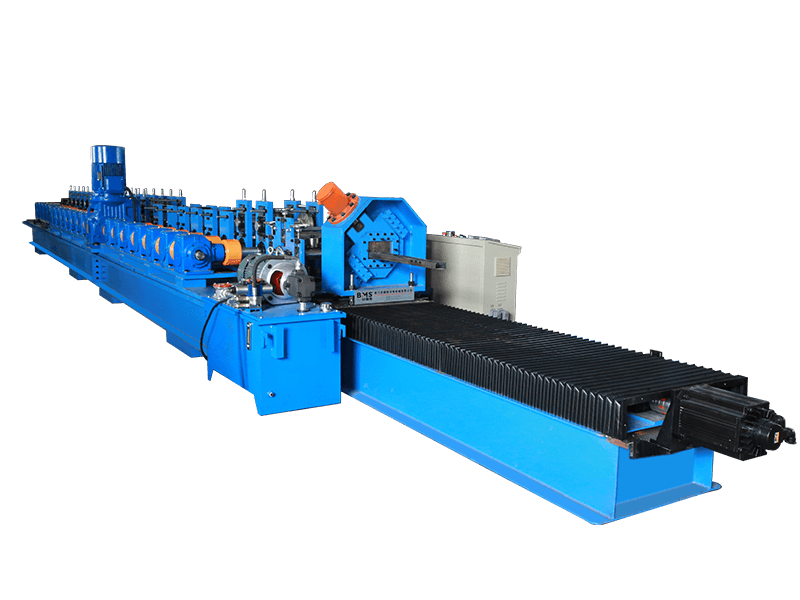

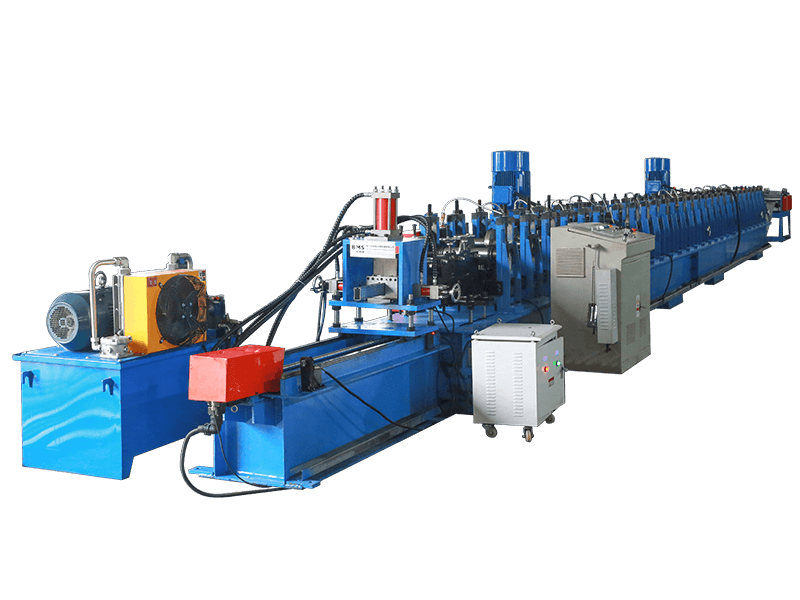

Auto-Solarhalterung C-Pfetten-Rollformmaschine (Luxustyp)

Ausstattungsvorteile

1.Die Produktionslinie verwendet geteiltes Stanzen, um die Produktionsgeschwindigkeit zu beschleunigen.

2.Die Produktionslinie kann eine Vielzahl von Spezifikationen und automatisch produzieren.

3.Um die Verformung des Einschnitts zu reduzieren, verwendet das Gerät ein Profil und eine Matrize.

Profilzeichnung

Lippe (E): 10 ~ 25 mm
Höhe (H): C: 30 ~ 80 ± 0,5 mm
Bahn (B): C50~200 ± 0,5 mm

Beispielshow

Material

Materialstärke (t): 2,0–3,0 mm
Anwendbares Material:GI/GL/PosMAC

Mit Streckgrenze: 235–390 MPa

Einzugsbreite: ca. 120–385 mm

Arbeitsablauf

Abwickelhaspel → Vorschub- und Nivelliergerät → hydraulisches Stanz- und Vorschneidegerät → Rollformsystem → hydraulisches Nachschneiden → Ausgangsregal

Maschinenkomponenten

1) 5T-500 Hydraulischer Abwickler: ein Satz

Hydraulische Steuerung der Schrumpfung und des Stopps der inneren Bohrung der Stahlspule
Max. Einzugsbreite:600mm
Spulen-ID-Bereich:508 ± 30 mm,Außendurchmesser:1600 mm
Maximale Kapazität:5 Tonnen,Motor:3KW,Frequenzgeschwindigkeitsregelung
Ölpumpenmotor:2,2 kW, mit Pressarm

Fügen Sie eine automatische Zufuhrleistung und ein Selbststoppgerät hinzu

2) Vorschub- und Nivelliergerät

Hoch Drei, Runter Vier, Total Sselbst Schacht-Nivelliergerät
Mit Zuführführungsschiene, Körperrahmen aus H450 Typ Stahl
Seitenwandstärke:Q235 t30mm
Wellen hergestellt aus GCr15-Stahl (=EN31-Stahl)

Wärmebehandlung,HRC 58-62.Durchmesser=φ105mm

Verwenden Zwei Elektromotoren To AUTO Passen Sie die Materialzufuhrbreite anh

Verwenden Acht Luftzylinder Automatische Änderung des Abstands der oberen und unteren Wellen

3) Hydraulische Vorschneide- und Stanzvorrichtung

Vorstanzen und Vorschneiden: Verwenden Sie dasselbe Hydrauliksystem
Hydraulischer Motor:22KW,Hydraulikdruckbereich:0-16Mpa
Material des Stanz- und Schneidwerkzeugs: Formstahl Cr12MoV(=SKD11-StahlMit einer Million Mal das Leben verkürzen),

Wärmebehandlung bis zum Grad HRC58-62
4 Zylinder Lochstanzsystem zum Stanzen sowohl am Steg als auch am Flansch

4) Embossing-Gerät

Verwenden Zwei Elektromotoren AUTO Passen Sie die Materialzufuhrbreite anh

5) Zuführgerät

6) Hauptmaschine

Körperrahmen aus H450 Typ Stahl durch Schweißen
Seitenwandstärke:Q235 t30mm
Rollen hergestellt aus Cr12-Stahl,Wärmebehandlung,HRC58-62
Wellendurchmesser=ф95,Präzisionsgefertigt
Zahnrad-/Kettenradantrieb, ungefähr 22-stufig Formen
Hauptmotor (Marke Polaroid) =30KW, Frequenzgeschwindigkeitsregelung

Verwenden Zwei Elektromotoren Zur AUTOMATISCHEN Anpassung der Materialzufuhrbreite

Verwenden Zwei Elektromotoren Um die Größe automatisch zu ändern

Bogenstruktur

7)Hydraulisches Nachschneidegerät

Zum Schneiden anhalten, zweiteiliges Schneidmesser-Design
Hydraulischer Motor:22KW,Schneiddruck:0–16 MPa

Schneidwerkzeugmaterial:Cr12MoV(= SKD11 Stahl)

Mit mindestens One Million Mal Von der Schneidlebensdauer, Wärmebehandlung HRC58-62

8) SPS-Steuerungssystem

Kontrollieren Sie Menge und Schnittlänge automatisch
Geben Sie die Produktionsdaten ein (Produktionscharge, Stück, Länge usw.)

Auf dem TouchscreenEs kann die Produktion automatisch beenden.
Kombiniert mit: SPS, Wechselrichter, Touchscreen, Encoder usw

9) Ausgangsregal:Eins Einheit

Ohne Stromversorgung,WMit Rollen für einfache Bewegung.

Anwendung

AUTO Solar Panel Bracket C Purlin Roll Forming Machine (Luxustyp) produziert „Photovoltaikhalterungen“ für die Herstellung multifunktionaler Anwendungen von Halterungsstrukturgeräten im Zusammenhang mit der Elektroindustrie. Sie wird hauptsächlich im Bereich der Elektrotechnik in den Bereichen Photovoltaik eingesetzt Stromerzeugung, Solarstromerzeugung und optische Stromerzeugung.

Unser Vorteil

1.Über 25 Jahre Erfahrung in der Rollformindustrie, fast 10 Jahre OEM-Erfahrung für taiwanesische Rollformmaschinen und einer von China TOP 3 hochwertige Rollformmaschinen Hersteller und Exporteure (BMS hat in über 100 Länder und Regionen exportiert).

2.Industrie Beste Garantie in China: 2 Jahre auf Teile und 2 Jahre auf Arbeit und 7*24 preisgekrönter Kundenservice innerhalb von 24 Stunden.

Verpackungsstil

Verpackungsmethode: Der Hauptkörper der Maschine ist nackt und mit Kunststofffolie abgedeckt (zum Schutz vor Staub und Korrosion),in Container geladen und Mit Stahlseil und Schloss stabil im Container fixiert, geeignet für den Ferntransport.

Service nach dem Verkauf

1. Die Gewährleistung beträgt 24 Monate ab Erhalt der Maschine durch den Kunden.Innerhalb der 24 Monate versenden wir die Ersatzteile kostenlos an den Kunden.
2. Wir bieten technischen Support für die gesamte Lebensdauer unserer Maschinen.
3. Wir können unsere Techniker entsenden, um die Arbeiter in den Fabriken der Kunden zu installieren und zu schulen Extrakosten.

Geschäftsbedingungen

1.Mindestbestellmenge (MOQ): 1 Satz.
2. Lieferzeit: ca. 60 Werktage.
3. Verladehafen: Hafen von Xiamen.
4. Zahlungsart: per T/T oder per L/C.
5.Export: in mehr als 100 Länder und Regionen, darunter Taiwan, Großbritannien, Frankreich, Singapur,
Griechenland, Australien, USA, Mexiko, Brasilien, Chile, Bolivien, Trinidad, Israel, Saudi-Arabien usw.
