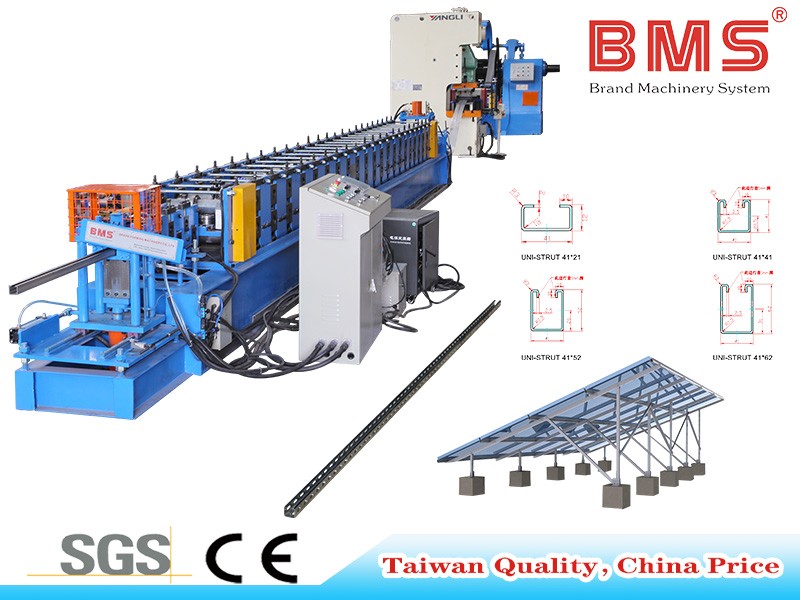

Rollformmaschine für Solarmontagerahmen

Bitte klicken Sie hier, um das Video anzusehen

Profil

Material

Materialstärke: 2,0–2,8 mm
Anwendbares Material: verzinkter Stahl (GI), kaltgewalzter Stahl (CRC)
Mit Streckgrenze: 245–550 MPa

Arbeit folgen

Abwickelhaspel→Nivelliergerät→Servovorschub- und Lochstanzmaschine→Füttern Führungsgerät & Rollformsystem→Hydraulische Nachschneidevorrichtung→Ausgangsregal

Maschinenkomponenten

1) 5-Tonnen-Hydraulik-Abwickelhaspel: ein Satz

Hydraulische Steuerung des Schrumpfens und Stoppens der Innenbohrung der Stahlspule
Max. Einzugsbreite:600mm
Spulen-ID-Bereich: 508 ± 30 mm, Außendurchmesser: 1500 mm
Maximale Kapazität:5 Tonnen, Motor:3KW, Frequenzgeschwindigkeitsregelung
Ölpumpenmotor:3KW
Fügen Sie eine automatische Einspeisung und eine Selbststoppvorrichtung hinzu
Mit hydraulischer Druckarmvorrichtung

2) Nivellierung DGerät

Hoch Drei runter Vier total Sieben Walzen-Nivelliergerät
Mit Zuführmaterialführung, Gehäuserahmen aus H450 Typ Stahl durch Schweißen
Wellen hergestellt aus 45# Stahl, Abschreck- und Anlasswärmebehandlung, Hartverchromung. Durchmesser = φ90 mm, präzisionsgefertigt
Motorleistung:3KW

3) Servoantrieb und Stanzen Maschine

63 Tonnen Hochgeschwindigkeits-Stanzmaschine vor dem Rollformen, mit einem Satz Stanzmodelle ausrüsten. Stanzmaschine vier Seiten mit Sicherheitsabdeckung und eine Seite mit offener Tür. Durch SPS-Systemsteuerung.

Materialtransport durch den Servomotor für mehr Genauigkeit beim Stanzen, Servomotorleistung 3KW

4) Hauptmaschine

Mit Fütterungsanleitung, Körperrahmen aus H400 Typ Stahl durch Schweißen
Seitenwandstärke: Q235 t18mm; Spurstange: ф22 verzinkt
Rollen hergestellt aus Lagerstahl GCr15(=EN31-Stahl), präzisionsgefertigt, hartverchromt, mit einer Dicke von 0,04 mm, Oberfläche mit Spiegelbehandlung (für längere Lebensdauer und Rostschutz); Wellen hergestellt aus 45# Stahl,Vergütungswärmebehandlung, Hartverchromung.Durchmesser=80mm,Präzisionsgefertigt
Zahnrad- und Kettenantrieb ca 22-stufig Formen
Hauptmotor (Marke Polaroid) =15KW ,Frequenzgeschwindigkeitsregelung

Wasserkaltes Gerät

5)Nachhydraulisches Schneidgerät

Nach dem Schneiden, Stoppen des Schneidens, zweiteiliges Schneidmesserdesign, kein Ausschneiden
Hydraulischer Motor: 5.5KW
Schneidwerkzeugmaterial: Cr12MoV(= SKD11 mit mindestens einer Million Mal Schneidlebensdauer), Wärmebehandlung auf HRC58-62 Grad
Die Schneidkraft wird vom Hauptmotor bereitgestellt Unabhängige Hydraulikstation

5) SPS-Steuerungssystemm

Kontrollieren Sie Menge und Schnittlänge automatisch
Geben Sie die Produktionsdaten (Produktionscharge, Stück, Länge usw.) auf dem Touchscreen ein.
Es kann die Produktion automatisch beenden.
Kombiniert mit: SPS, Wechselrichter, Touchscreen, Encoder usw

6)Ra verlassenck

Ohne Strom, Zwei Einheiten,mit Rollen für einfaches Bewegen

7)Produktshow

Service nach dem Verkauf

1. Die Gewährleistung beträgt 24 Monate ab Erhalt der Maschine durch den Kunden.
Innerhalb der 24 Monate versenden wir die Ersatzteile kostenlos an den Kunden
2. Wir bieten technischen Support für die gesamte Lebensdauer unserer Maschinen
3. Wir können unsere Techniker entsenden, um die Arbeiter in den Fabriken der Kunden zu installieren und zu schulen
Extrakosten

Geschäftsbedingungen

1.Mindestbestellmenge (MOQ): 1 Satz
2. Lieferzeit: ca. 45 Werktage
3. Verladehafen: Hafen von Xiamen
4. Zahlungsart: per T/T oder per L/C
5.Export: in mehr als 50 Länder und Regionen, darunter Taiwan, Großbritannien, Frankreich, Singapur,
Griechenland, Australien, USA, Mexiko, Brasilien, Chile, Bolivien, Trinidad, Israel, Saudi-Arabien usw

Verpackungsstil

Verpackungsmethode: Der Hauptkörper der Maschine ist nackt und mit Kunststofffolie abgedeckt (zum Schutz vor Staub und Korrosion).),in Container geladen und Mit Stahlseil und Schloss stabil im Container fixiert, geeignet für den Ferntransport.
